Bildungseinrichtungen

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

IND-Linea VG4 Pflaster 20 x 20 x 8 cm in Anlehnung an NCS S 5502 R
IND-Linea VG4 Pflaster 20 x 20 x 8 cm in Anlehnung an NCS S 4502 R
IND-Linea VG4 Pflaster 20 x 20 x 8 cm in Anlehnung an NCS S 3502 R
IND-Linea VG4 Pflaster 20 x 20 x 8 cm in Anlehnung an NCS S 2502 R
IND-Linea VG4 Pflaster 20 x 20 x 8 cm in Anlehnung an NCS S 1502 R

Die Steine sind feingestrahlt, diamantgebürstet und mit Duoprotect DP30 imprägniert.

IND-Linea VG4 Pflaster VG4 15 x 15 x 8 cm weiß

IND-Blindenleitsystem 40 x 40 x 8 cm anthrazit, imprägniert

Muldenstein 50 x 30 x 18 cm asche, feingestrahlt

Fotos: Markus Kaiser, Graz
www.markus-kaiser.at

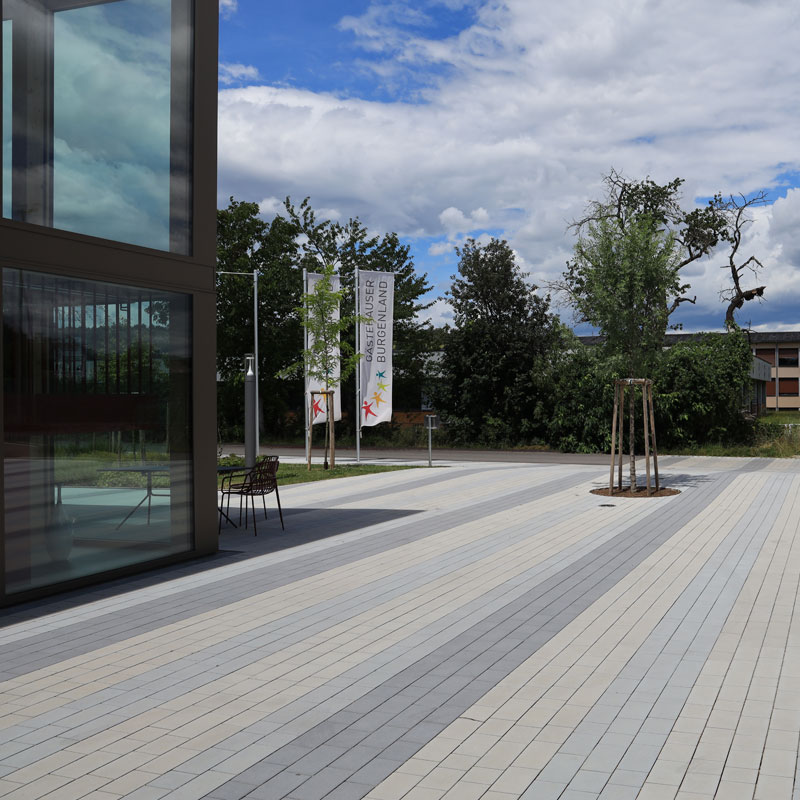

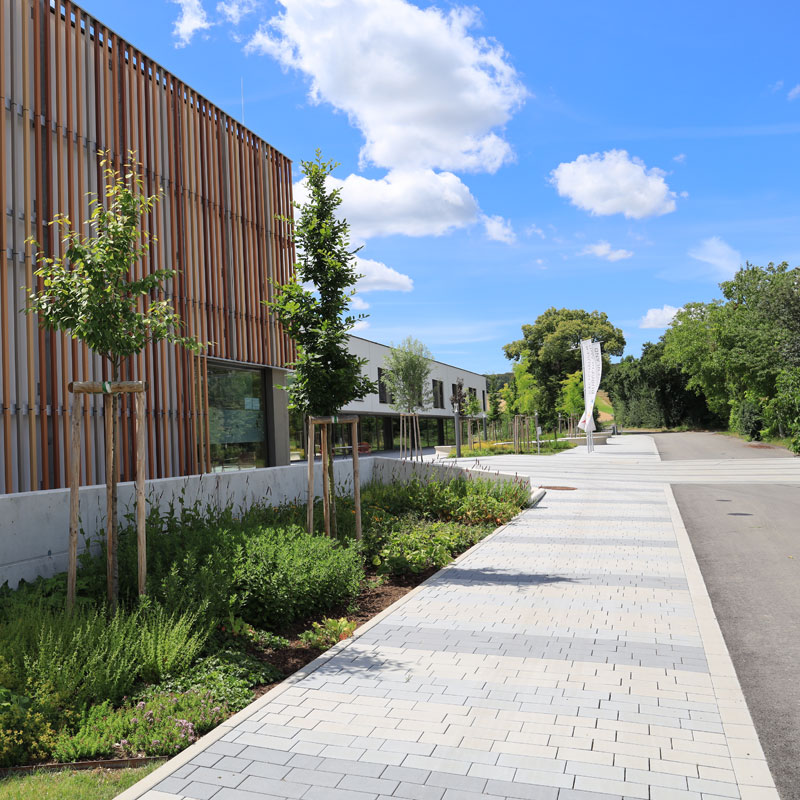

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

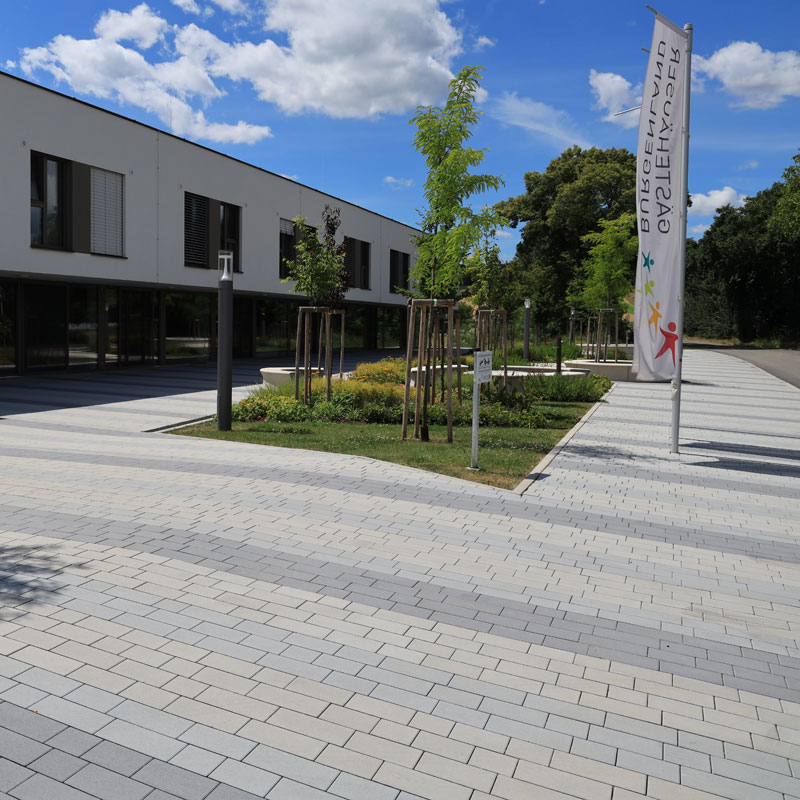

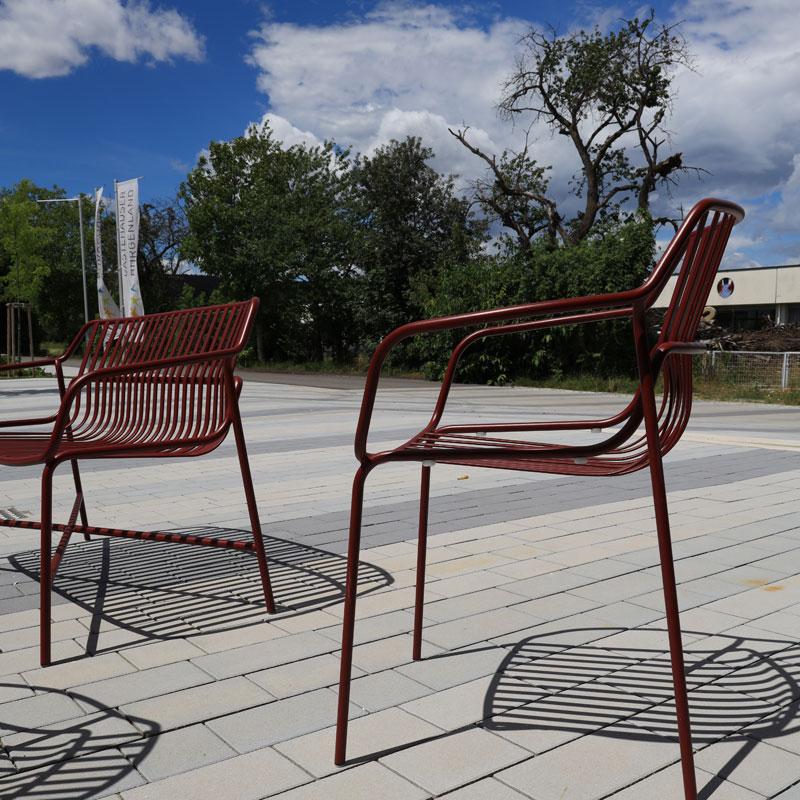

IND-Arret B15 VG4 Kombipflaster8 cm platin hell
IND-Arret B15 VG4 Kombipflaster8 cm platin mittel
IND-Arret B15 VG4 Kombipflaster8 cm platin dunkel

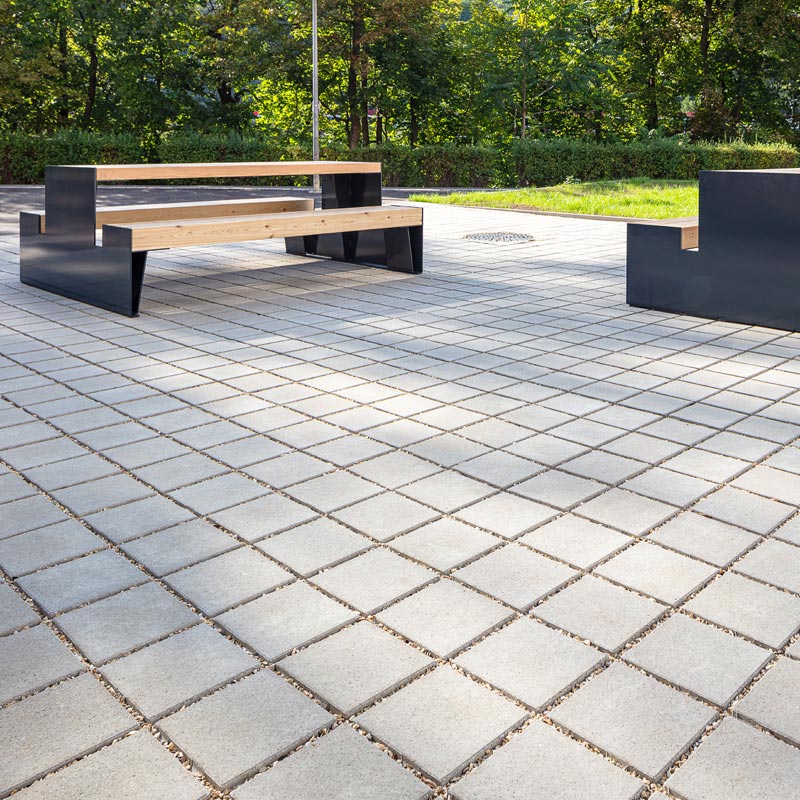

Öko Plus VG4 20 x 20 x 8 cm grau
Öko Plus VG4 20 x 20 x 8 cm anthrazit

Sigma Würfel 7,8 x 7,8 x 8 cm anthrazit

Hochbordsteine 100 x 18 x 20 cm grau

Leistensteine 100 x 10 x 20 cm grau

Raseneinfassungssteine mit Fase 100 x 5 x 20 cm grau

IND-Bänke aus 3D Betondruck

Fotos: Friedl Steinwerke

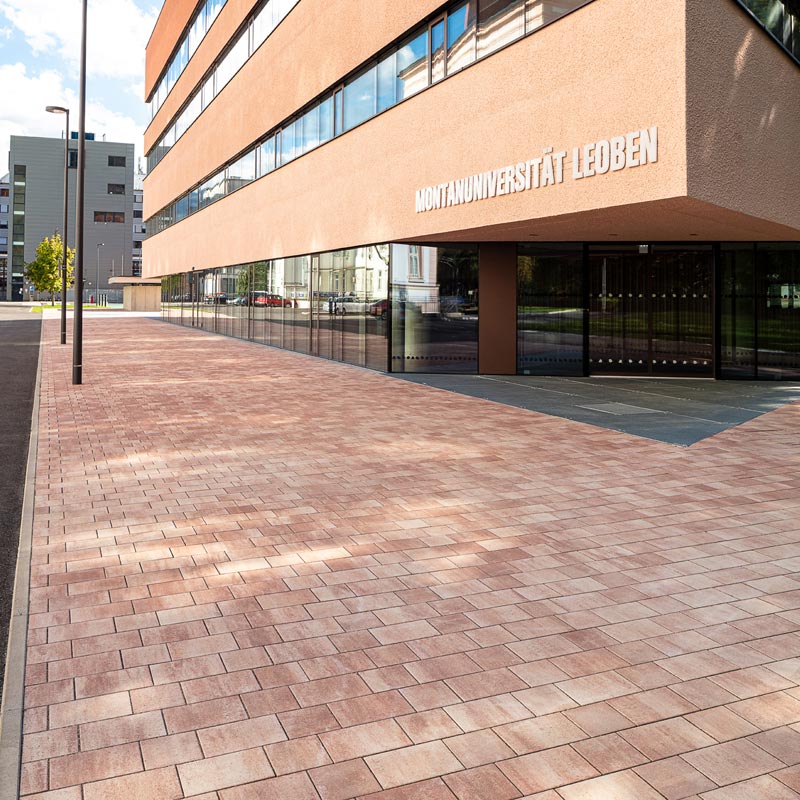

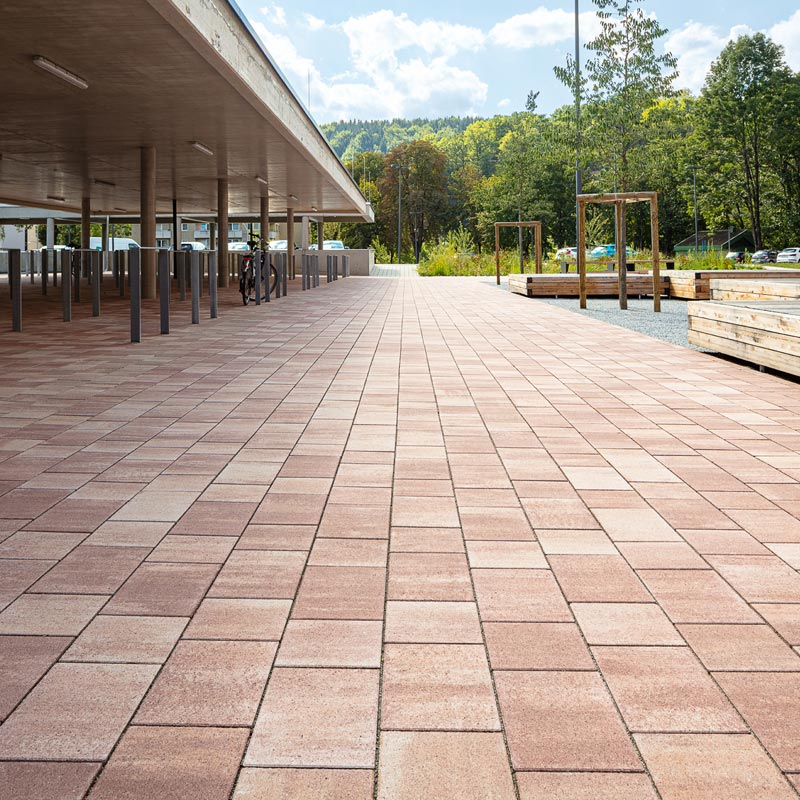

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

IND-Linea VG4 30 x 20 x 8 cm terracotta-schattiert
IND-Linea VG4 20 x 20 x 8 cm terracotta-schattiert

Öko Plus VG4 20 x 20 x 8 cm terracotta-schattiert

120 Stk. Hochbordsteine 100 x 15 x 25 cm grau

240 Stk. Leistensteine 100 x 8 x 25 cm grau

Fotos: Markus Kaiser, Graz
www.markus-kaiser.at

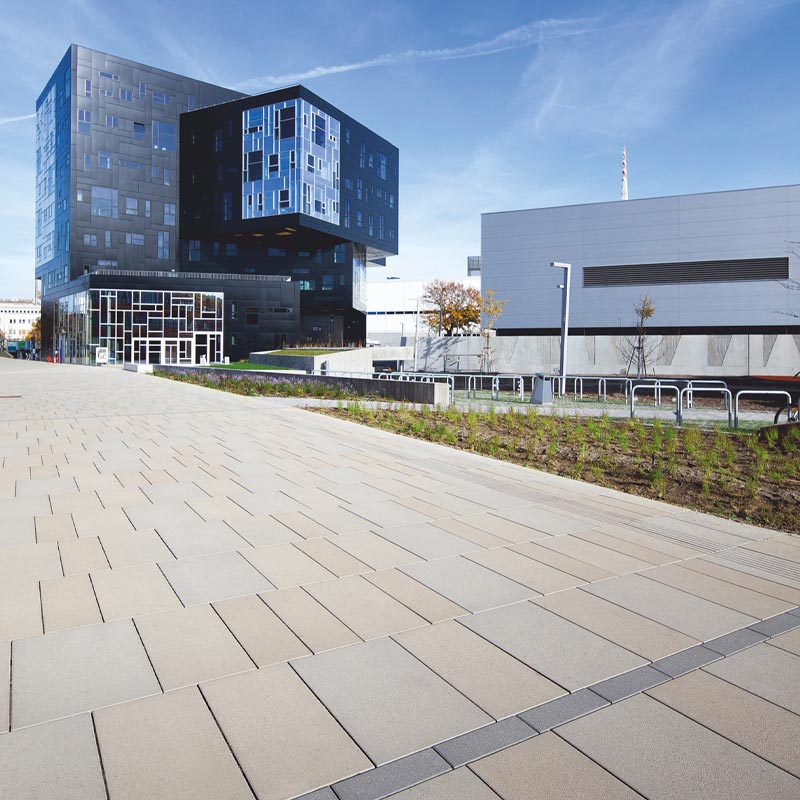

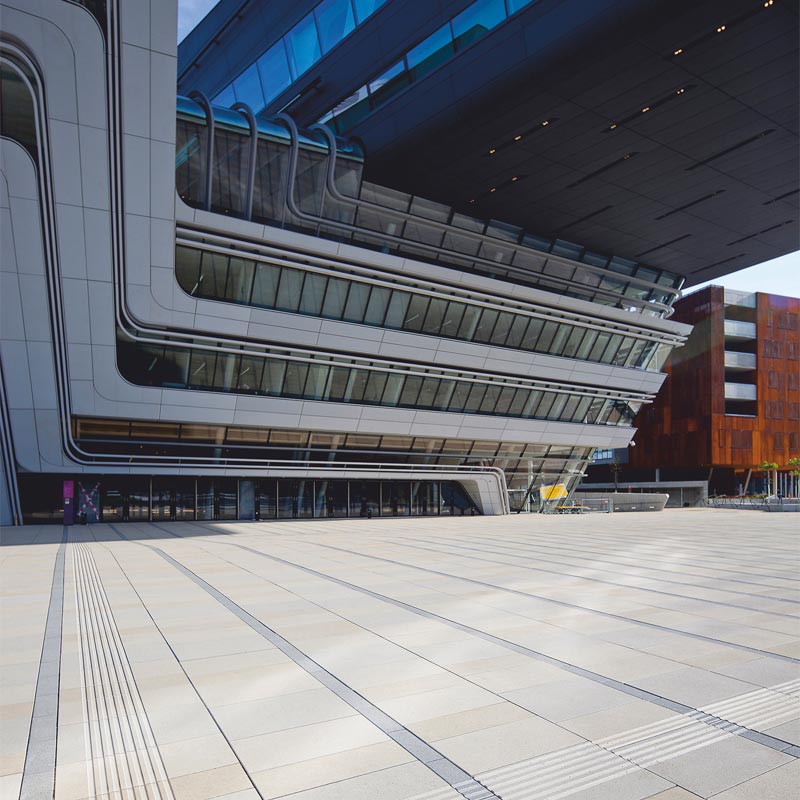

PROJEKTBESCHREIBUNG

Boden für kluge Köpfe:

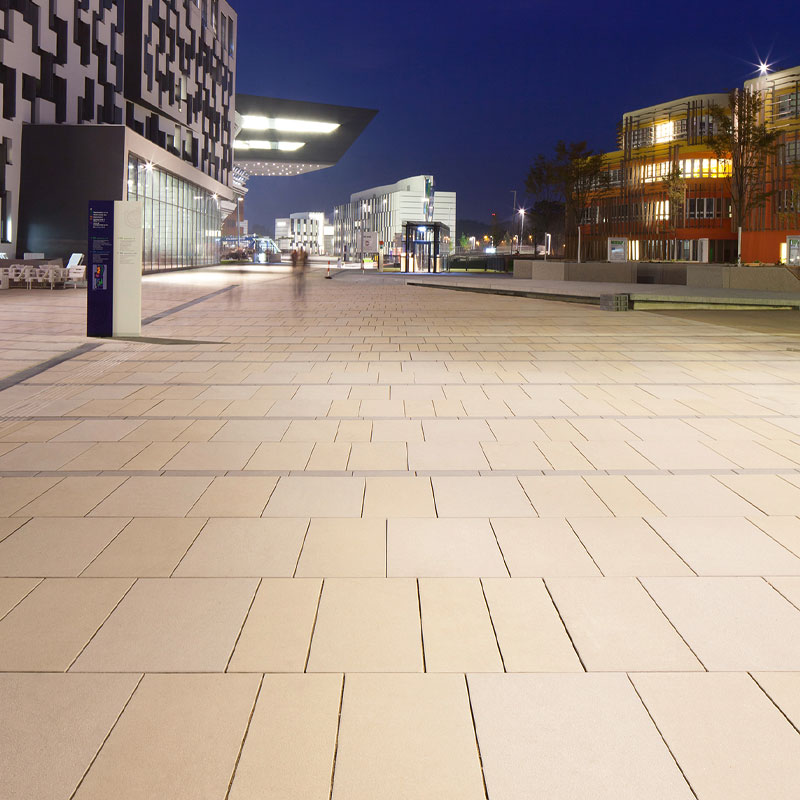

Pflaster von Friedl Steinwerke für den Campus der Wirtschaftsuniversität Wien

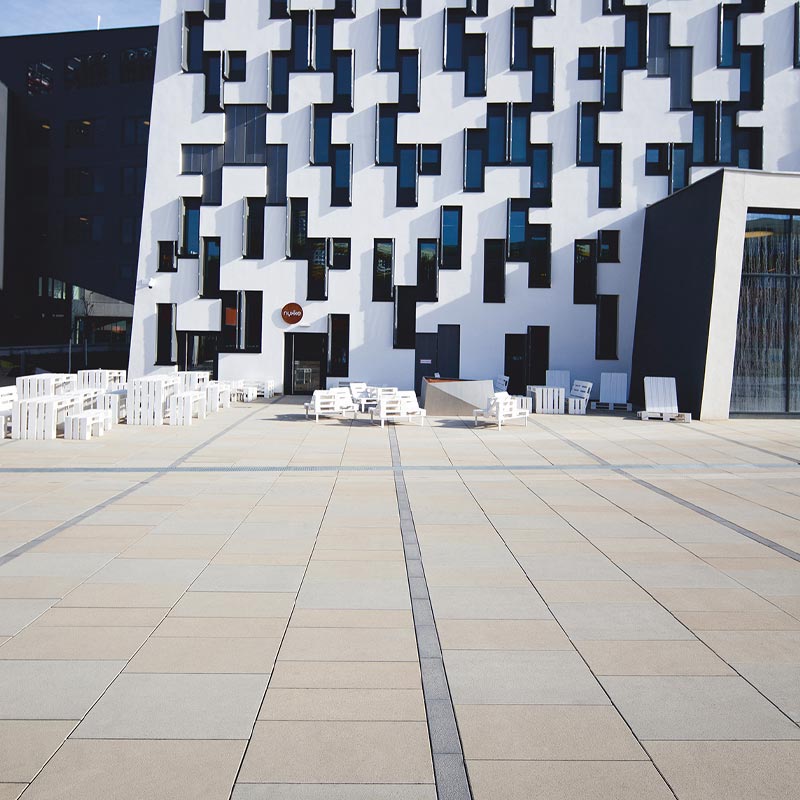

Weppersdorf, 6. November 2013 – Die Lieferungen an Großformatplatten für den neuen Campus der Wirtschaftsuniversität Wien sind abgeschlossen: Insgesamt rund 18.000 m² Großformatplatten und Pflastersteine produzierte das burgenländische Familienunternehmen Friedl Steinwerke für die Flächenbefestigung des neuen Universitätsgeländes. Plattenformate und Farben sind Sonderanfertigungen, die die Friedl Steinwerke gemeinsam mit den verantwortlichen Architekten von BUSarchitektur & landschaftsarchitektur & BOA büro für offensive aleatorik erarbeitet haben. Aufgrund der Größe des Geländes und der Gebäude wurden in der Flächenbefestigung ebenfalls große Formate gewählt: 90 x 60 x 18 cm, 90 x 45 x 18 cm und 90 x 30 x 18 cm groß sind die Magnum VG4 Platten, die die 600 m lange Haupttransversalie durch den Campus gestalten. Um der Fläche Lebendigkeit und Wärme zu verleihen, entwickelten die Architekten gemeinsam mit Friedl Steinwerke im werkseigenen Baustofflabor unterschiedliche erdtönerne Farbabstufungen für die Steine. Die derart produzierten Platten wurden dann unregelmäßig in Bahnen verlegt. Darüber hinaus wurden 120 x 30 x 12 cm große Magnum VG4 Platten für den Patio Bereich produziert.

Alfred M. Friedl, Geschäftsführer der Friedl Steinwerke: „Unsere technische Ausstattung ermöglicht uns, gezielt auf die Wünsche von Architekten und Planern einzugehen. Mithilfe modernster Produktionsmaschinen können wir Steine in Sonderfarben erzeugen, Oberflächenveredelungen durchführen und speziell gewünschte Formate herstellen. Unsere Sonderanfertigungen sind in der Produktlinie Friedl Individual zusammengefasst. Der Campus der WU Wien ist für uns auch deshalb ein wunderschönes Projekt, weil er zeigt, wie wir aus rund 3.000 m³ Beton die Vorstellungen der Architekten präzise realisieren konnten.“ Die Großformatplatten wurden feingestrahlt und ein Teil zusätzlich diamantgebürstet. Die diamantgebürsteten Platten wurden in jenen Bereichen verlegt, wo Lieferverkehr stattfindet. Bei dieser Oberflächenveredelung werden die Steine maschinell poliert. Dadurch werden Verschmutzungen durch Reifenabrieb des Lieferverkehrs geringer gehalten bzw. reduziert. Um das Fugenbild beizubehalten, wurde das Blindenleitsystem nachträglich in die Steine eingefräst. Bei der Produktion wurden die Platten dafür mit einer höheren Vorsatzschicht versehen.

Verlegekonzept lädt zum Flanieren ein

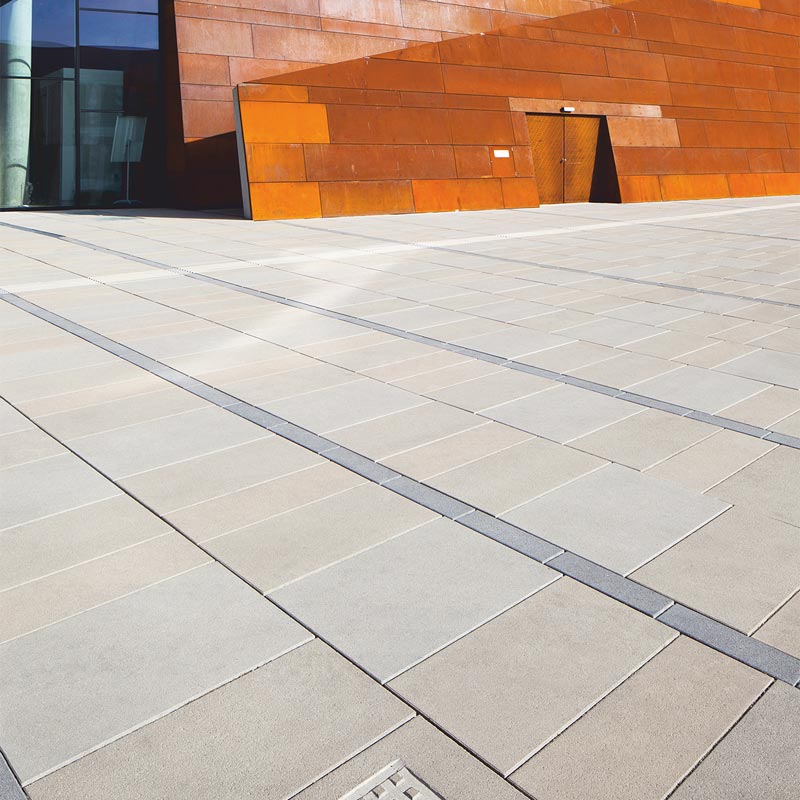

Dunkle Bänderungen aus 45 x 15 x 18 cm großen Magnum Steinen unterbrechen immer wieder die mit den Großformatplatten gepflasterten Flächen und verfolgen dabei zwei Ziele: Sie dienen einerseits der intuitiven Orientierung, denn die Abstände zwischen den Bänderungen werden zu den Haupteingängen der Universitätsgebäude hin schmäler, andererseits sollten sie „entschleunigend“ wirken und einen Rhythmus schaffen. „Der Campus soll zum Flanieren einladen“, beschreibt Architektin Laura P. Spinadel von BUSarchitektur, die für den Masterplan und die Freiraumgestaltung des Campus verantwortlich zeichnet, das Konzept des Außenraums und weiter: „Der Campus ist ein offener Bereich, die Gebäude darin sind architektonisch überaus unterschiedlich – die Aufgabe der Flächengestaltung ist es, dem Campus Identität zu geben.“ Für die Flächen an den rückseitigen Eingängen, Radabstellflächen und Parkplatzflächen wurde der Friedl Stein Grado VG4 im Format 15 x 15 x 8 cm gewählt. Dieser Stein weist eine gealterte Oberfläche mit gebrochenen Ecken und Kanten auf; er erzeugt einen optisch reizvollen Kontrast zu den modernen Magnum Platten mit Mikrofase. Darüber hinaus lieferten Friedl Steinwerke rund 5 km an Raseneinfassungs- bzw. Leistensteinen. Auftraggeber der Friedl Steinwerke ist die ARGE Freiflächen WU Wien Habau - Haider (Technische Geschäftsführung Habau GmbH., Kaufmännische Geschäftsführung Gebrüder Haider GmbH).

Betonsteine mit vielen Vorteilen

Die am Universitätsgelände eingesetzten Pflastersteine und Großformatplatten von Friedl Steinwerke sind mit der Verschiebesicherung VG4 ausgestattet, die den Steinen einen festen Sitz verleiht und die Fuge auch bei hohen Beanspruchungen und über einen langen Zeitraum gleichmäßig und formschön hält. Weitere Vorteile der Betonsteine sind neben der Belastbarkeit, ihre Rutschfestigkeit, die einfache Pflege sowie der Nachhaltigkeitsaspekt und die Recyclingfähigkeit. Die Lebenszykluskosten von Pflasterflächen - von der Herstellung des Materials bis zur Verwertung nach Ablauf der Lebensdauer - sprechen für das Pflaster.

Eingesetzte Produkte:

IND-Magnum VG4 90 x 60 x 18 cm
IND-Magnum VG4 90 x 45 x 18 cm
IND-Magnum VG4 90 x 30 x 18 cm
IND-Magnum VG4 45 x 15 x 18 cm

Bei ca. drei Viertel dieser Steine wurde die Oberfläche feingestrahlt, beim restlichen Viertel die Oberfläche feingestrahlt und diamantgebürstet.

Die Steine wurden in drei gedämpften Erdton-Farbabstufungen nach den Vorstellungen der Architekten gefertigt.

IND-Magnum VG4 120 x 30 x 12 cm feingestrahlt und diamantgebürstet, im Farbton Weiß gedämpft

Grado VG4 15 x 15 x 8 cm gerumpelte Oberfläche, granitgrau-schattiert

Raseneinfassungssteine grau

Leistensteine grau

Fotos: Markus Kaiser, Graz
www.markus-kaiser.at

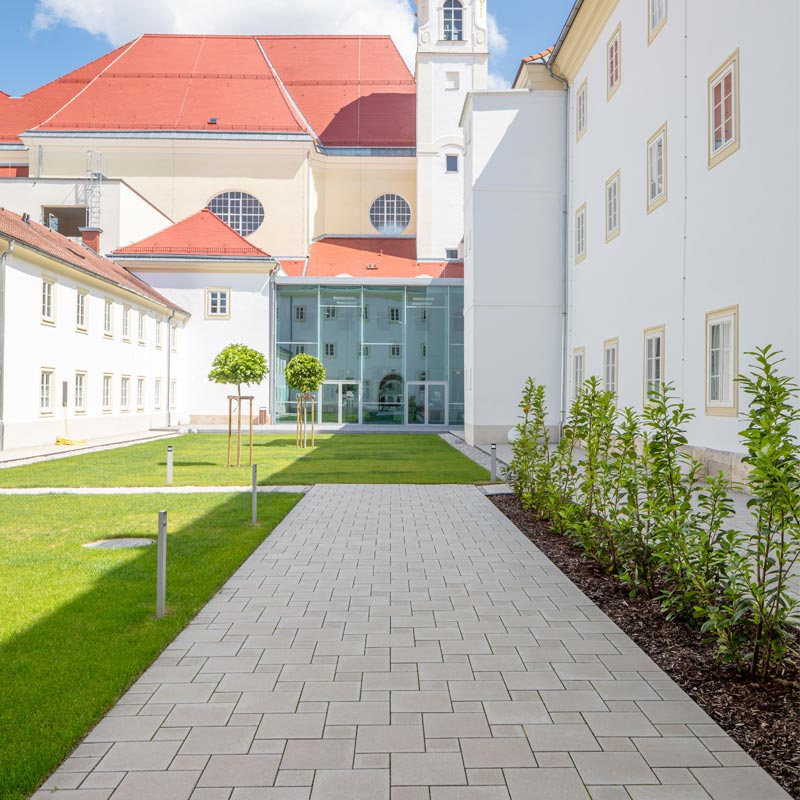

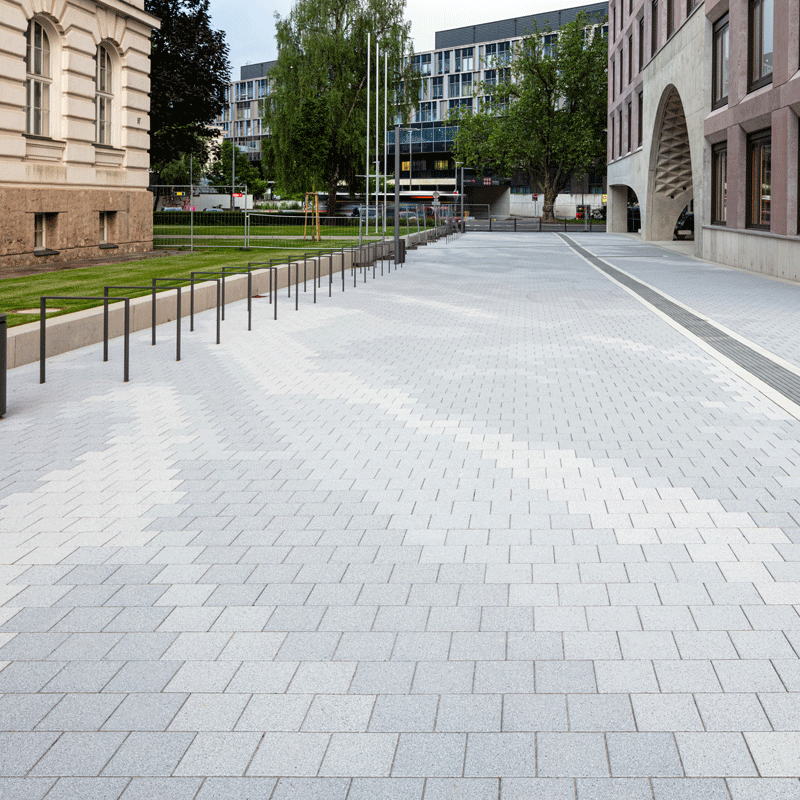

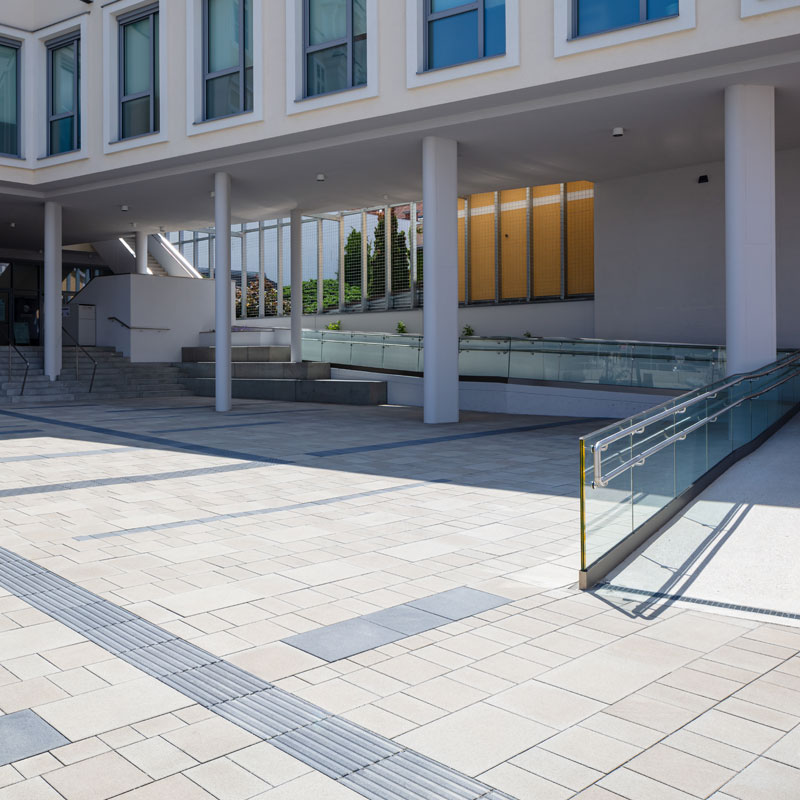

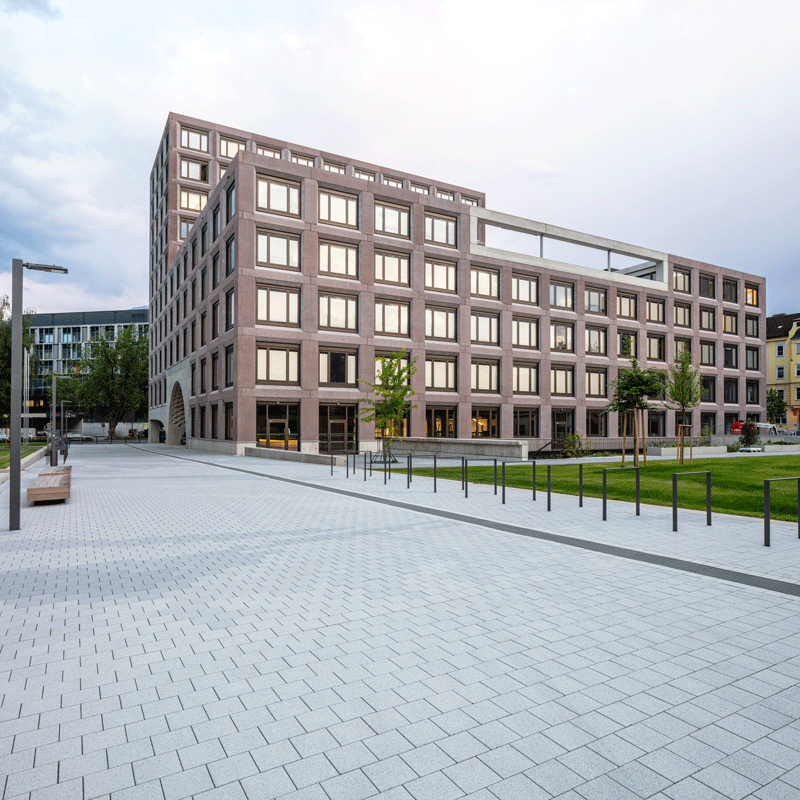

PROJEKTBESCHREIBUNG

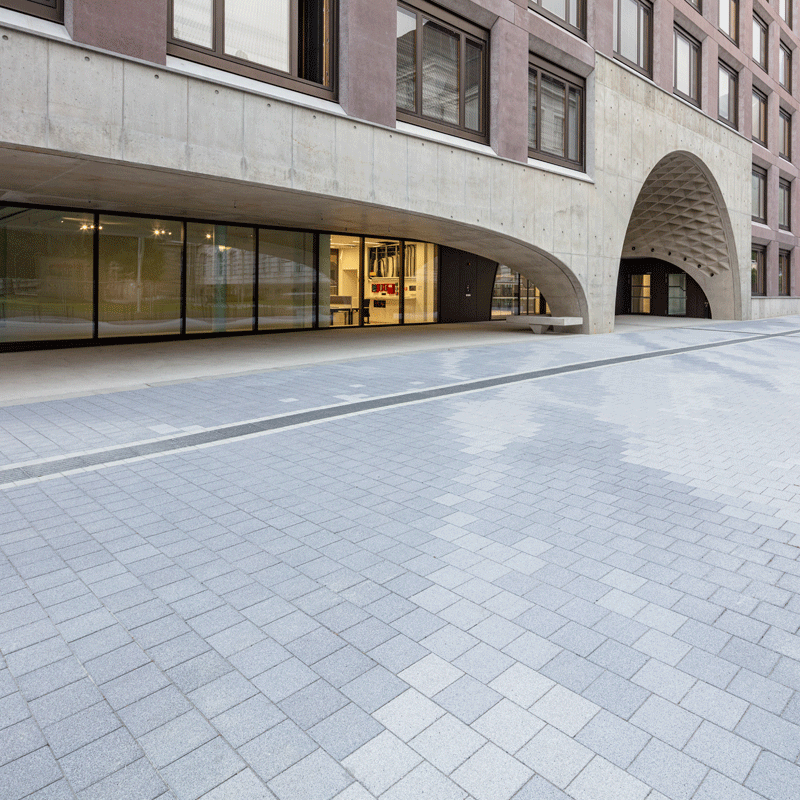

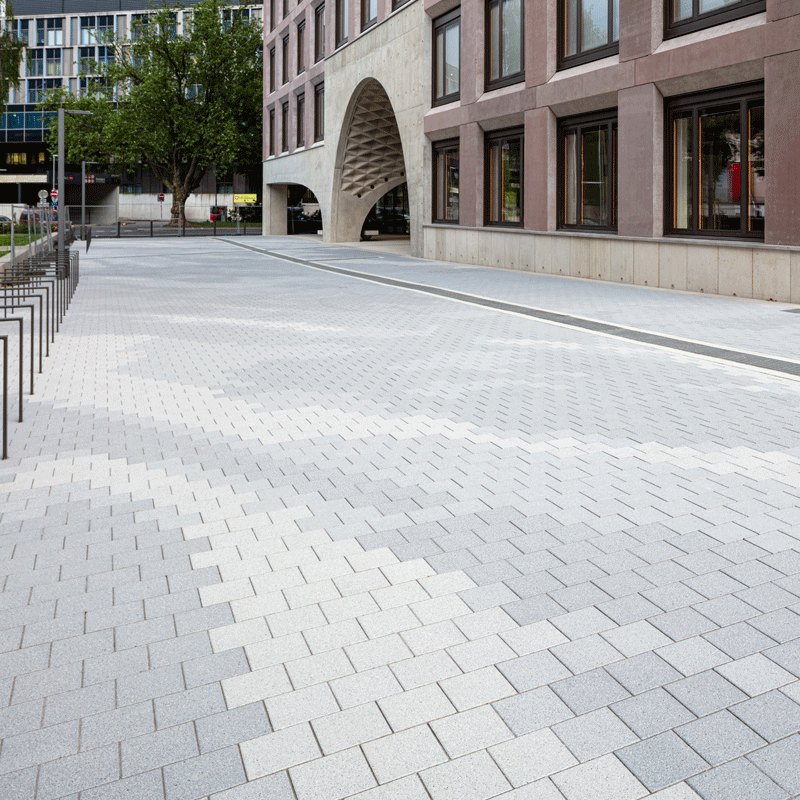

Eingesetzte Produkte:

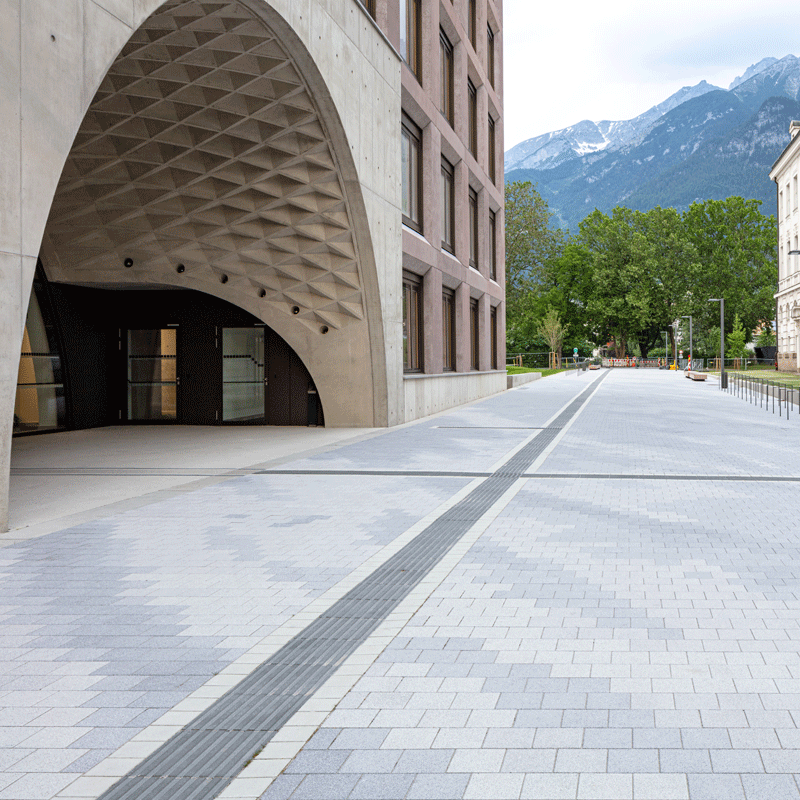

Classic VG4 Pflaster 15 x 15 x 8 cm grau
Classic VG4 Pflaster 20 x 15 x 8 cm grau
Classic VG4 Pflaster 30 x 20 x 8 cm grau
Classic VG4 Pflaster 30 x 30 x 8 cm grau
IND-Linea VG4 Pflaster 15 x 15 x 8 cm platin dunkel
IND-Linea VG4 Pflaster 20 x 15 x 8 cm platin dunkel
IND-Linea VG4 Pflaster 30 x 20 x 8 cm platin dunkel
IND-Linea VG4 Pflaster 30 x 30 x 8 cm platin dunkel
IND-Linea VG4 Pflasterplatte 40 x 40 x 8 cm grau
IND-Linea VG4 Pflasterplatte 60 x 40 x 8 cm grau
IND-Linea VG4 Pflasterplatte 40 x 40 x 8 cm platin dunkel
IND-Linea VG4 Pflasterplatte 60 x 40 x 8 cm platin dunkel
IND-Blindenleitplatte VG4 mit Längsrillen 40 x 40 x 8 cm platin dunkel
IND-Blindenleitplatte mit Kegelstumpfnoppen 40 x 40 x 8 cm platin dunkel
IND-Magnum 120 x 40 x 12 cm grau
IND-Betonkubus 45 x 45 x 45 cm granit-schattiert
IND-Betonkugel Bola Ø 36,5 cm und Ø 27,5 cm granit-schattiert

Fotos: Markus Kaiser, Graz
www.markus-kaiser.at

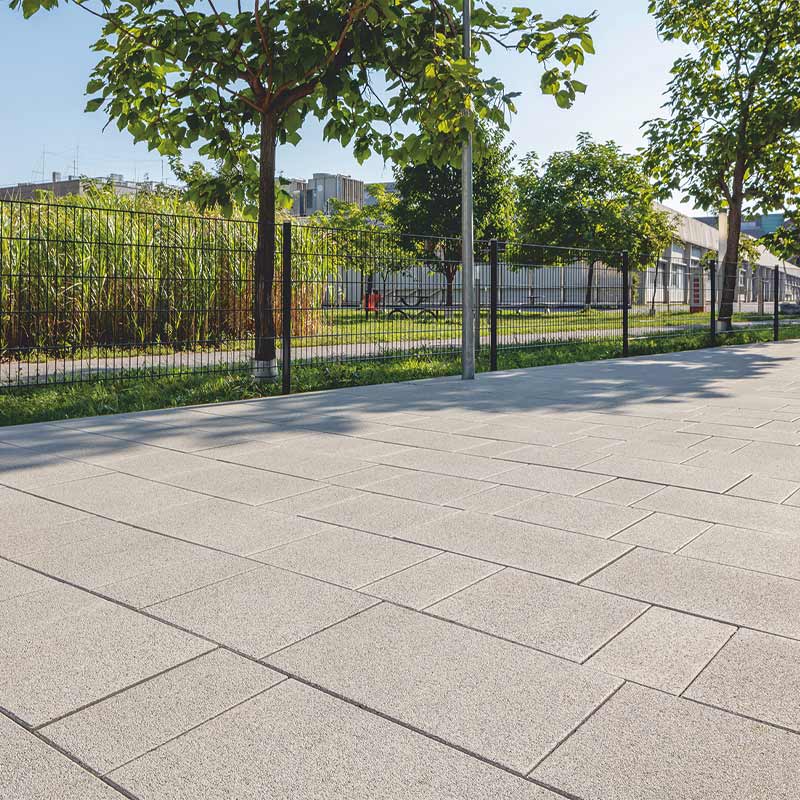

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

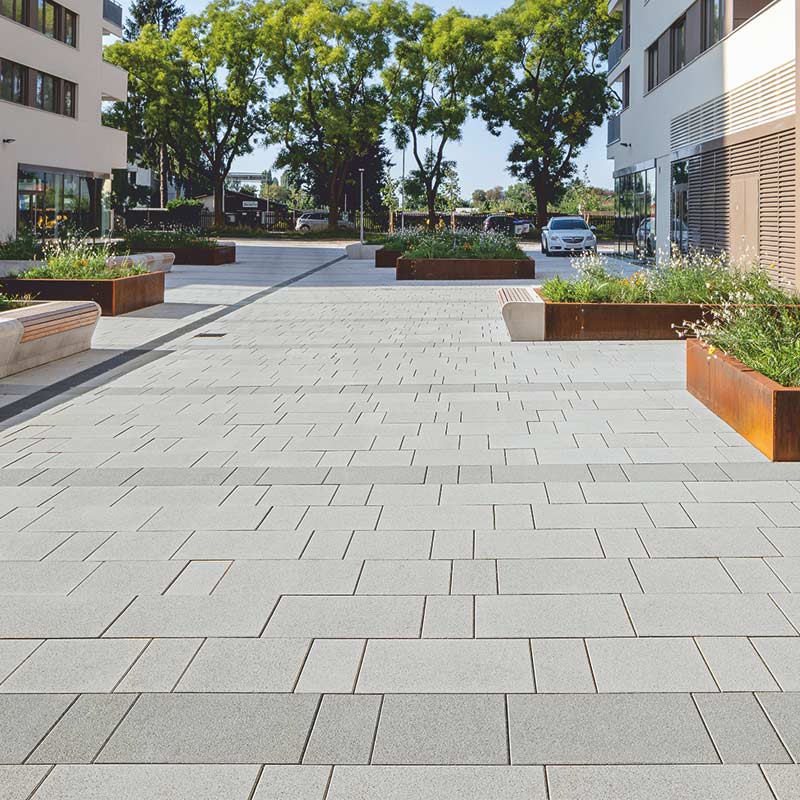

IND-Campus VG4 8 cm Edelsplitt weiß-schwarz
IND-Campus VG4 8 cm Edelsplitt granitgrau
IND-Campus VG4 12 cm Edelsplitt weiß-schwarz
IND-Campus VG4 12 cm Edelsplitt granitgrau

Fotos: Markus Kaiser, Graz
www.markus-kaiser.at

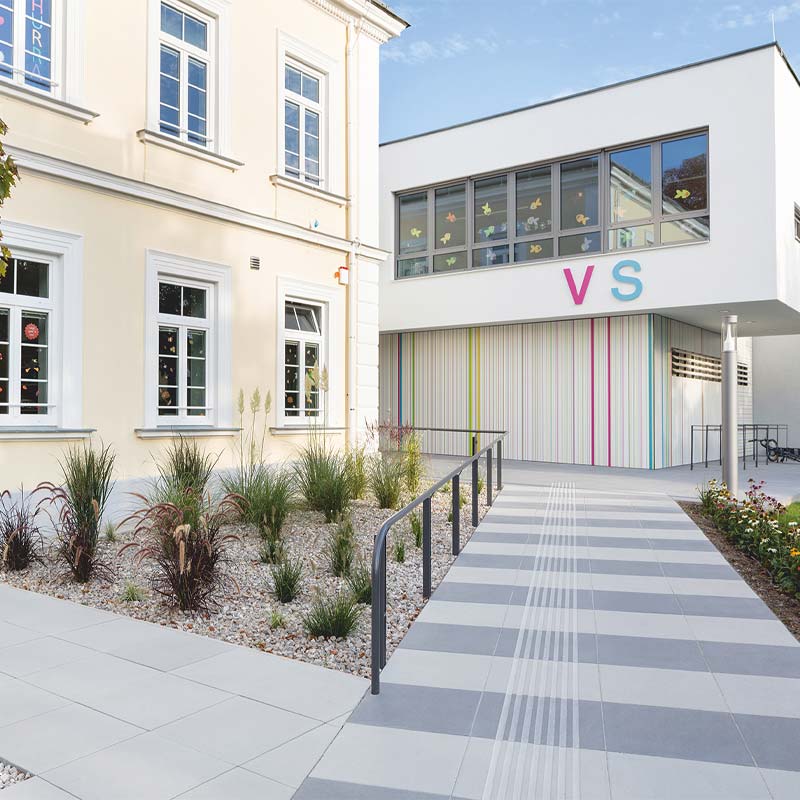

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

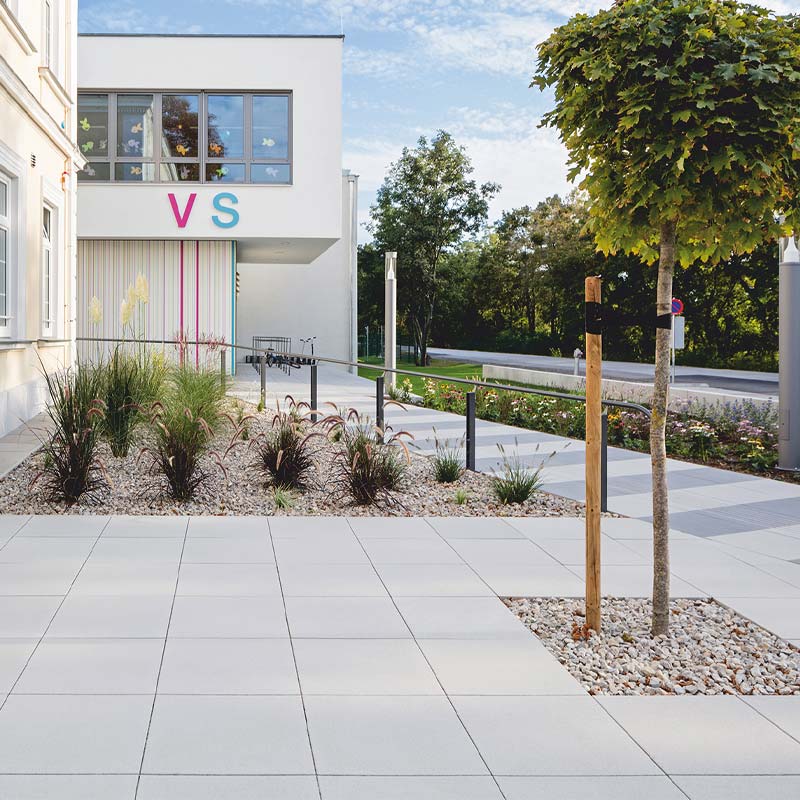

IND-Linea VG4 60 x 60 x 8 cm platin hell
IND-Linea VG4 60 x 60 x 16 cm platin hell
IND-Linea VG4 60 x 60 x 8 cm platin dunkel
IND-Linea VG4 60 x 60 x 16 cm platin dunkel

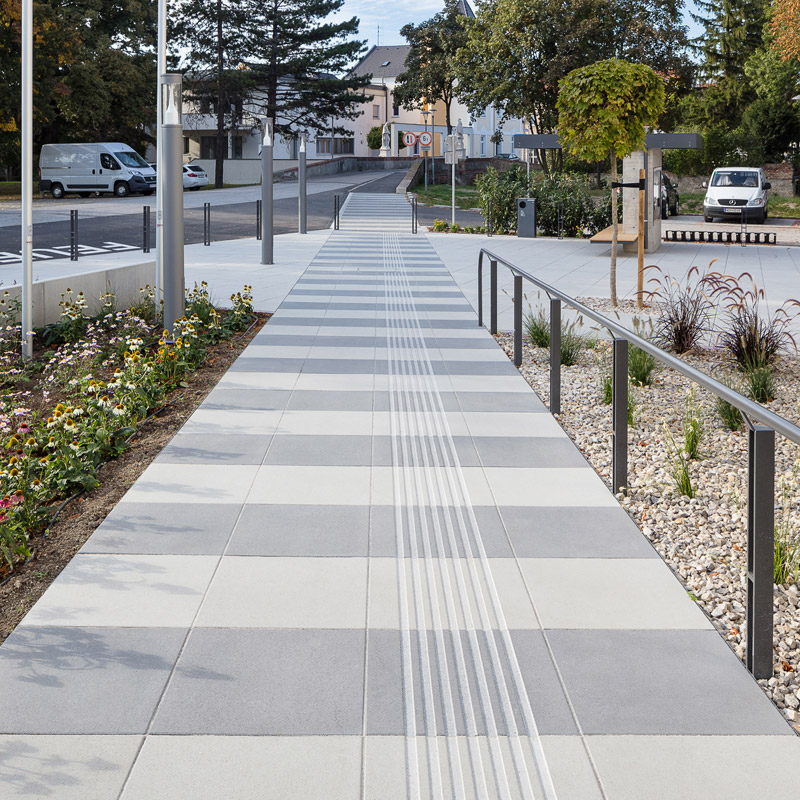

Um das Fugenbild zu erhalten, wurde das Blindenleitsystem nachträglich in die verlegten Platten eingefräst. Die Platten wurden dafür mit einer höheren Vorsatzschicht hergestellt. Sie sind zudem mit Duoprotect DP30 imprägniert.

Classic Bodenplatte 49,8 x 49,8 x 4 cm grau
Raseneinfassungsstein 100 x 5 x 20 cm (Nut und Feder mit Fase) grau

Fotos: Markus Kaiser, Graz
www.markus-kaiser.at

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

Classic Bodenplatte 39,8 x 39,8 x 4 cm grau
Classic Bodenplatte 49,8 x 49,8 x 4 cm grau

Fotos: Rupert Steiner

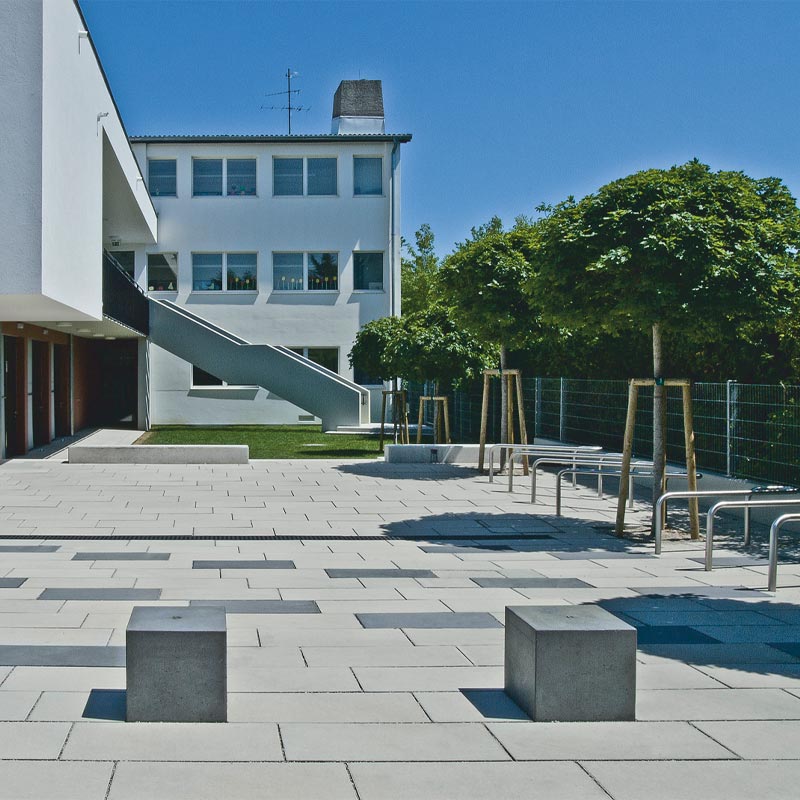

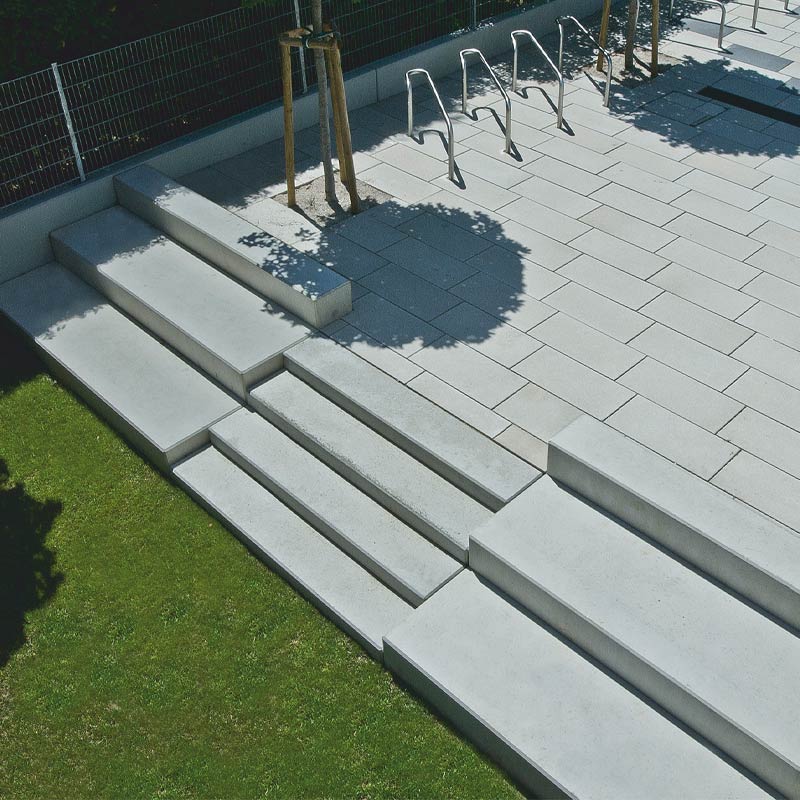

PROJEKTBESCHREIBUNG

Eingesetzte Produkte:

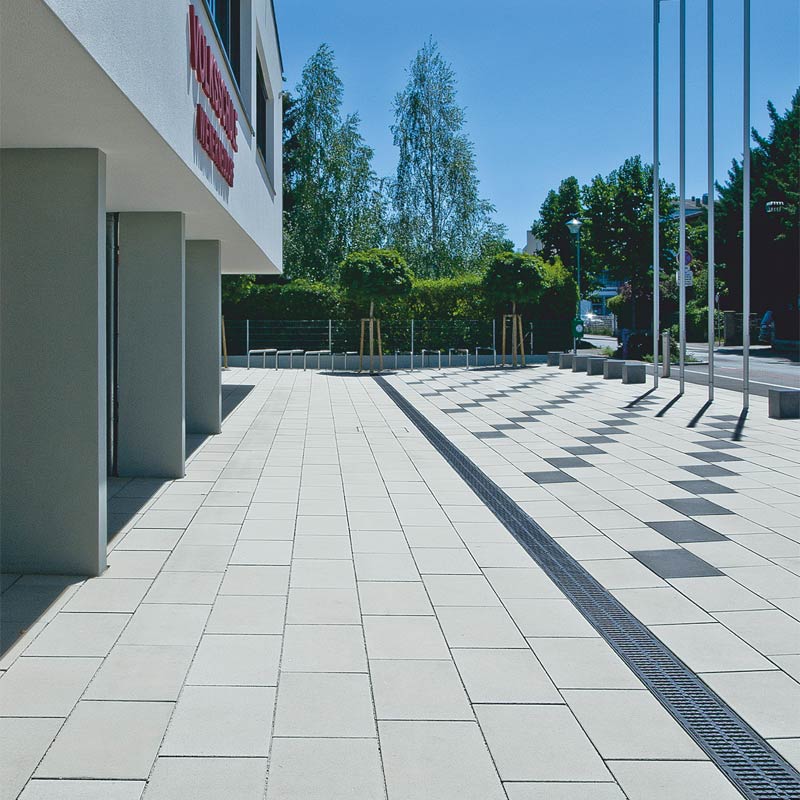

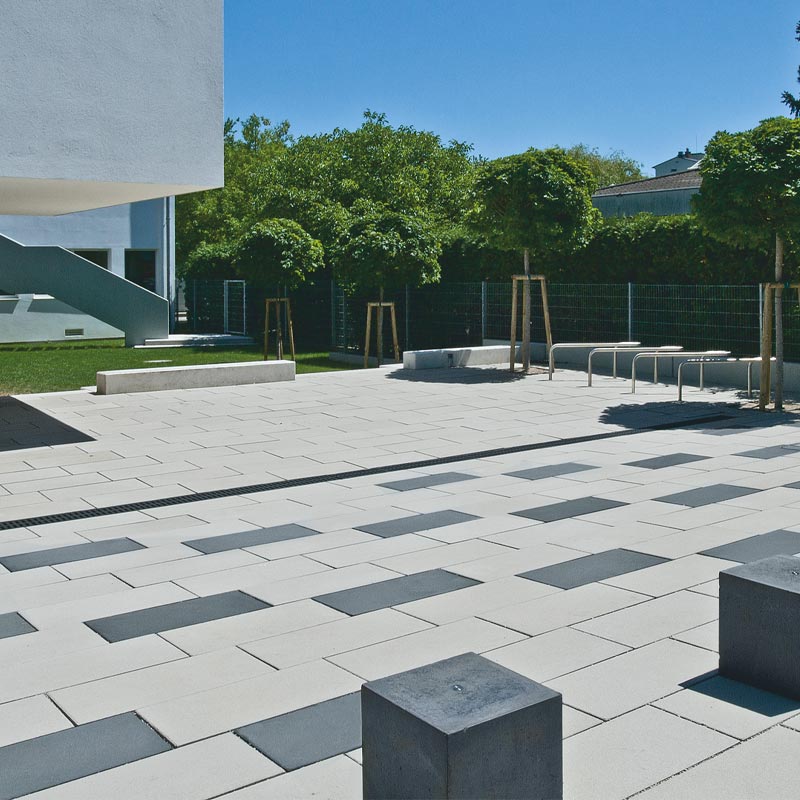

IND-Magnum 80,1 x 40,1 x 12 cm grau und anthrazit
